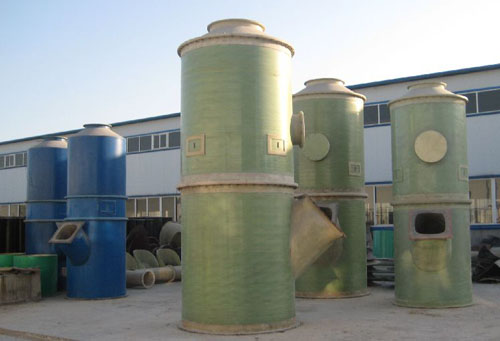

脱硫脱硝除尘设备

脱硫脱硝除尘设备
脱硫脱硝除尘设备
所属分类:玻璃钢管道
发布日期:2015-1-22
浏览:
咨询电话:15175893588
分享此产品:

志达牌脱硫除尘器是国内从事涡轮增压湍流除尘脱硫技术的专业脱硫设备公司,其工作原理是:含硫气体在涡轮增压湍流装置的作用下,以高速旋转和扩散的状态与吸收浆液形成的强化湍流传质。传质的过程是使气液形成乳化层,不仅化学吸收中和快,液膜始终接近中性,能使全过程保持极高且稳定的传质速率,因此,它是一种十分优秀的低阻高效脱硫设备。
公司拥有的涡轮增压湍流传质脱硫设备技术,属于高科技第三代产品。其技术核心是:建立在渗透表面更新理论基础上,基于多项紊流掺混的强传质机理,属于用液体作为分离剂,从气体、空气或废气中分离弥散的尘粒、烟尘和有害气体并实现净化的目的,具有同时除尘脱硫的高新技术,其技术特点是:除尘脱硫一体化,能耗低、占地面积小、操作简单、效率显著、运行费用低、无堵塞不结垢、系统运行稳定、压阻损失少、适用各种固硫剂(CaO、MgO、NaOH、CaCO3、Na2CO3、NH3·H2O、工业废碱液)等优势。在国内外湿法除尘脱硫工艺技术上,居领先水平。并且在燃煤工业锅炉应用中,实现零排放的业绩。
脱硫设备在燃煤锅炉脱硫除尘行业,除尘脱硫设备应用广泛,可以湿法除尘,湿法脱硫,也可以除尘脱硫除尘一体化,不仅适合电站燃煤循环硫化床锅炉除尘脱硫,也可应用燃煤链条锅炉的湿法脱硫除尘和烟气净化,脱除二氧化硫效率高,尾气净化彻底,应用在炉窑行业脱除氟化氢和窑炉尾气酸性废气净化设备等,并对球团、烧结机尾气脱硫。脱硫剂的废氨水净化效率极高,原烟气SO2由11000mg/m3,脱除到120mg/m3以下,广泛应用在钢厂球团烟气领域。是一种低阻高效的湿法除尘脱硫设备和新颖的脱硫设备环保产品。 除尘器就是用来除去气相中的有害尘埃的设备,在此基础上增加脱硫效果,就是脱硫除尘器。
脱硫除尘器一般为湿式脱硫除尘器,湿式脱硫除尘有水膜脱硫除尘,冲击水浴脱硫除尘等。
湿式除尘的优点是易维护,且可通过配制不同的除尘剂,同时达到除尘和脱硫(脱氮)的效果;缺点是除尘液需处理,可能导致二次污染。
经过多年的改进,已发展成文丘里型、旋流板型、旋流柱型、浮球型、筛板型等各种类型的水膜脱硫除尘器,设备技术日趋成熟,各有优点和不足,企业可依自身需要选用不同类型。
2除尘器选型考虑的因素
1、处理风量(Q)    锅炉专用脱硫除尘器
处理风量是指除尘设备在单位时间内所能净化气体的体积量。单位为每小时立方米(m3/h)或每小时标立方米(Nm3/h)。是袋式除尘器设计中重要的因素之一。
根据风量设计或选择袋式除尘器时,一般不能使除尘器在超过规定风量的情况下运行,否则,滤袋容易堵塞,寿命缩短,压力损失大幅度上升,除尘效率也要降低;但也不能将风量选的过大,否则增加设备投资和占地面积。合理的选择处理风量常常是根据工艺情况和经验来决定的。
2、使用温度
对于袋式除尘器来说,其使用温度取决于两个因素,是滤料的高承受温度,第二是气体温度必须在露点温度以上。目前,由于玻纤滤料的大量选用,其高使用温度可达280℃,对高于这一温度的气体必须采取降温措施,对低于露点温度的气体必须采取提温措施。现在用的PPS滤料比较多.温度在170度.对袋式除尘器来说,使用温度与除尘效率关系并不明显,这一点不同于电除尘,对电除尘器来说,温度的变化会影响到粉尘的比电阻等影响除尘效率。
3、入口含尘浓度
即入口粉尘浓度,这是由扬尘点的工艺所决定的,在设计或选择袋式除尘器时,它是仅次于处理风量的又一个重要因素。以g/m3或g/Nm3来表示。
对于袋式除尘器来说,入口含尘浓度将直接影响下列因素:
⑴压力损失和清灰周期。入口浓度增大,同一过滤面积上积灰速度快,压力损失随之增加,结果是不得不增加清灰次数。
⑵滤袋和箱体的磨损。在粉尘具有强磨蚀性的情况下,其磨损量可以认为与含尘浓度成正比。
⑶预收尘有无必要。预收尘就是在除尘器入口处前再增加一级除尘设备,也称前级除尘。
⑷排灰装置的排灰能力。排灰装置的排灰能力应以能排出全部收下的粉尘为准,粉尘量等于入口含尘浓度乘以处理风量。
⑸操作方式。袋式除尘器分为正压和负压两种操作方式,为减少风机磨损,入口浓度大的不宜采用正压操作方式。
4、出口含尘浓度
出口含尘浓度指除尘器的排放浓度,表示方法同入口含尘浓度,出口含尘浓度的大小应以当地环保要求或用户的要求为准,袋式除尘器的排放浓度一般都能达到50 g/Nm3以下。
5、压力损失
袋式除尘的压力损失是指气体从除尘器进口到出口的压力降,或称阻力。袋除尘的压力损失取决于下列三个因素:
⑴设备结构的压力损失。
⑵滤料的压力损失。与滤料的性质有关(如孔隙率等)。
⑶滤料上堆积的粉尘层压力损失。
6、操作压力
袋式除尘器的操作压力是根据除尘器前后的装置和风机的静压值及其安装位置而定的,也是袋式除尘器的设计耐压值。
7、过滤速度
过滤速度是设计和选择袋式除尘器的重要因素,它的定义是过滤气体通过滤料的速度,或者是通过滤料的风量和滤料面积的比。单位用m/min来表示。
袋除尘器过滤面积确定了,那么其处理风量的大小就取决于过滤速度的选定,公式为:
Q = v × s × 60 (m3/h)
式中: Q — 处理风量
v — 过滤风速(m/min)
s — 总过滤面积(m2)
注明: 过滤面积(m2)=处理风量(m3/h)/(过滤速度(m/min)x60)
袋式除尘器的过滤速度有毛过滤速度和净过滤速度之分,所谓毛过滤速度是指处理风量除以袋除尘器的总过滤面积,而净过滤速度则是指处理风量除以袋除尘器净过滤面积。
为了提高清灰效果和连续工作的能力,在设计中将袋除尘器分割成若干室(或区),每个室都有一个主气阀来控制该室处于过滤状态还是停滤状态(在线或离线状态)。当一个室进行清灰或维修时,必需使其主气阀关闭而处于停滤状态(离线状态),此时处理风量完全由其它室负担,其它室的总过滤面积称为净过滤面积。也就是说,净过滤面积等于总过滤面积减去运行中必需保持的清灰室数和维修室数的过滤面积总和。
8、滤袋的长径比
滤袋的长径比是指滤袋的长度和直径之比。滤袋的长径比有如下规定:
反吹风式 —30~40
机械摇动式 —15~35
脉 冲 式 —18~23
3新型除尘器
负压反吹滤袋除尘器,治理工业锅炉废气污染。实践表明,滤袋除尘器具有投资省,占地面积小,过滤面积大,工作性能稳定,净化效率高,使用可靠,回收的干烟尘便于综合利用,有效地保护了环境,是一种性能好,能满足当前环保法的要求,可信赖的高效除尘装置。
为有效地治理锅炉废气污染,该厂在全面考察研究滤袋除尘技术基础上,结合卧式快装链条炉排锅炉运行的特点,并根据生产要求和现场条件,因炉制宜自行设计负压反吹滤袋除尘器,把除尘器设在锅炉引风机负压区,利用引风机组成除尘器系统负压,采用中碱性玻璃纤维滤料,以抵制烟气中SO2的腐蚀。
(1) 锅炉烟气排放量在12000m3/h~14000m3/h。
(2) 锅炉烟气经过省煤器和热管交换器两级交换后,烟气温度控制在140℃~170℃。
(3) 烟尘排放浓度<200mg/m3,烟气黑度<林格曼Ⅰ级的标准要求。
(4) 利用反吹阀控制管道烟气,以保证在锅炉不停机的工况下,进行滤袋清灰操作。
负压反吹布袋除尘器从根本上控制了污染,净化后的烟尘排放浓度明显低于国家标准。
4负压反吹滤袋除尘器概况及净化机理
负压反吹滤袋除尘器示意图。
1—进气口;2—电机;3—螺旋输送机;4—池尘口;5——气流分流板;6——集尘斗;7——滤尘室;8——除尘滤袋;9——花板;10——出气口。
锅炉采用Y5-48-6.37离心引风机,流量12350m3/h,压力3942Pa,转速2900r/min,功率22kW,作为锅炉的负压反吹滤袋除尘器的引风装置。为保证滤袋除尘器在锅炉不停机的工况下,正常工作或进行滤袋清灰操作,将除尘器分组为3个独立的滤尘室。每室安装滤袋22条,滤袋除尘可分组也可并联工作,当其中一组滤袋进行清灰操作时,其他分组滤袋则保持正常工作。烟气从除尘器下部进气口切线进入,烟气在除尘器内沿负压气道向前,一部分尘粒因重力作用沉降于集尘斗;另一部分烟气通过滤袋时,烟尘就被阻留在滤袋内,净化后气体经引风机向外排放,从而达到集除烟尘、净化气体和保护大气环境的目的。
负压反吹滤袋除尘器的净化机理:是利用锅炉引风机组成除尘器系统负压,烟气负向流动。滤袋除尘器具有惯性碰撞、筛滤(接触阻留)、截捕、聚集和静电等滤尘作用,且能对粗(≥10μm粒径)、细(<5μm粒径的对人体危害大)颗粒的烟尘及悬浮微尘都能有效地捕集,这是它的突出优点。
滤袋清灰,除尘器运行一段时间后,滤袋表面粘附和聚集起一定厚度的烟尘,通过控制反吹阀,清除布袋表面烟尘。
滤袋除尘器设在引风机负压区,使除尘系统处于负压状态下工作,这有利于延长引风机的使用寿命和避免被烟尘磨损。为了保证滤袋正常工作,还设置旁路烟道及阀门专供锅炉检修烘炉及点火时使用含油烟较多的燃料对滤袋的影响而临时开通使用。
负压反吹滤袋除尘器结构简单,占地面积小(30m2以内),可根据生产需要进行现场灵活设计布局。
负压反吹滤袋除尘器净化含尘气体能力强,能有效地控制污染,尤其是净化后烟尘排放浓度明显低于国家规定排放标准,可应用于中小型工业锅炉,除尘效率可达98%以上。
负压反吹滤袋除尘器生产运行费用较低,能源消耗与同类技术相比较低。
负压反吹滤袋除尘器可以有效地捕集≥10μm粒径和<5μm粒径的危害于人体的烟尘及悬浮微尘,这对净化大气环境,保护人体健康起着特殊作用。
5脱硫除尘器工作原理
脱硫是控制二氧化硫排放的技术,除尘器不仅能脱除烟气中的二氧化硫,并能生产出高附加值的硫酸氨化肥产品。该锅炉除尘设备利用一定浓度(此处以28%为例)的氨水作为脱硫剂,生成的硫酸氨浆液,输送到化肥厂处理系统。脱硫过程中使用的氨水需要量,由预设PH控制阀来自动调节,并由流量计进行测定。硫酸氨结晶体在脱硫除尘器中被饱和的硫酸氨浆液结晶出来,生成35%重量比左右的悬浮粒子。这些浆液被子泵送到处理场,经过初级和二级脱水,然后,再送到化肥厂进行进一步脱水、干燥、冷凝和存储,通过锅炉除尘设备对烟气脱硫的同时,锅炉除尘器还生成了可观的副产品,达到一定的经济效益。
6脱硫除尘器特点
1、洗涤式工作原理,除尘脱硫效率高,捕捉有害气体多。
BYJ烟气净化器集脱硫除尘为一体,为喷淋方式,喷嘴设计独特,采用美国技术制作的玻璃钢螺旋喷嘴,在一定的给水压力下,喷射出密密层层的水雾,粉尘及有害气体与水雾充分接触,故除尘、脱硫、除氮及洗涤碳黑的效果较其它湿式除尘器有较大提高。除尘率≥98%,二氧化硫脱除率≥85%,烟气林格曼黑度<1级。
2、脱水板设计合理、独特,脱水效果好。筒体内设有脱水装置,脱水板设计合理独特,当雾气通过脱水装置时,被碰撞截流变向,沿筒壁流下,防止了二次带水,脱水效率高。
3、阻力小、节水、节电、运行费用低。
烟气从筒体下部自然引入,截面大、风速小,因此烟气阻力小,主体阻力≤900Pa,系统阻力≤1200Pa。由于阻力小,消耗动力也小。加之排出的水经过沉淀,封闭循环使用,一方面节约水资源,另一方面防止污水流入下水道,造成二次污染,达到节水、节电的作用,使运行费用降低。
4、体积小、重量轻、占地面积小,安装运输方便。
本产品圆柱形体,属整体结构,出厂时自带支架,安装、移装非常方便,可根据地方大小地面形势,以左右吊挂,架空敷设等各种方式安装,适应性极强。
5、操作相对简单、方便,维修量极少,易于操作、管理、维护,运行率高,适应各种不同的工作环境。
6、对烟气中SO2的浓度波动适应性强,不同的脱硫工艺可适应不同的煤中含硫量;脱硫剂可选用石灰、碱、氧化镁等多种形式,均能达到良好脱硫效果。
